Les installateurs de câbles utilisent de nombreux outils. Vous avez besoin d’outils manuels de base et d’équipement de test spécialisé. Ces outils garantissent que vos connexions sont efficaces et fiables. Ils sont cruciaux à chaque étape de l’installation du câble, de la configuration initiale aux tests finaux. Connaître ces outils montre la précision et la compétence nécessaires dans ce métier. Des outils de qualité, comme certains outils MARSHINE, font une grande différence.

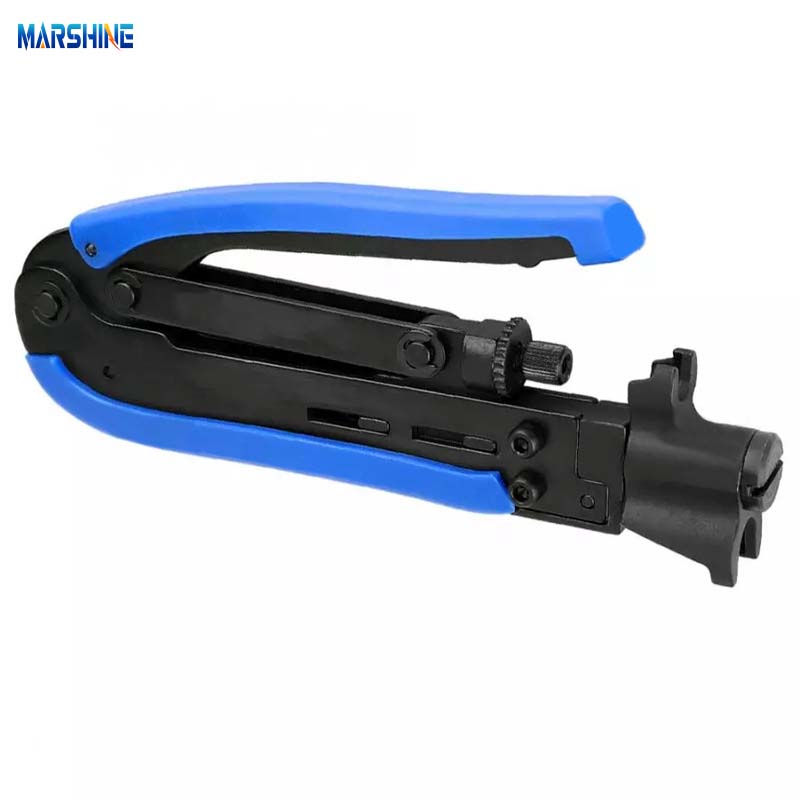

Vous devez couper et préparer les câbles avec précision. Les coupe-câbles et les coupe-fils sont vos principaux outils pour cela.Les coupe-câbles ont des mâchoires plus grandes et des poignées plus longuespour les câbles plus épais. Les coupe-fils sont parfaits pour les fils plus fins. Les techniciens professionnels utilisent ces outils pour des coupes nettes et précises. Vous utilisez également une pince à sertir. Cet outil portatif connecte les fils et les câbles en fixant des connecteurs. Les électriciens le trouvent essentiel pour une terminaison rapide et facile des fils électriques.

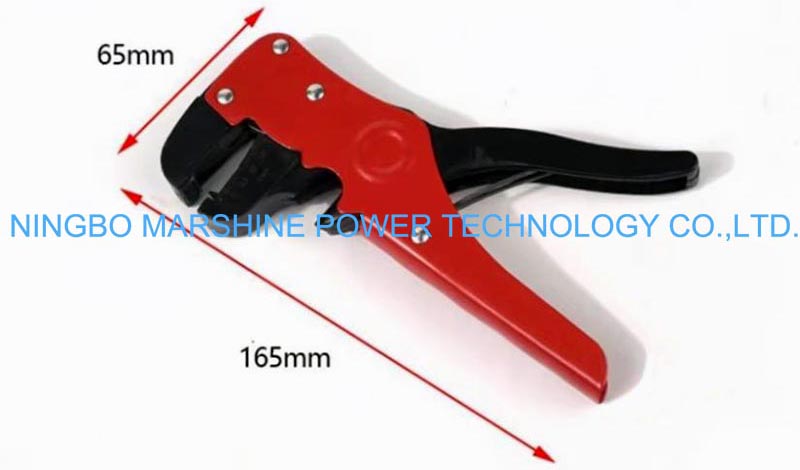

Outils de dénudagesont tout aussi vitaux. Vous devez retirer l'isolant sans endommager le fil en dessous. La norme industrielle pour les pinces à dénuder estSAE-AS5768. Cette norme garantit la qualité des outils et des lames. Un outil de dénudage de précision comporte souvent unMolette de réglage à 10 positions. Cela vous donne des résultats reproductibles à chaque fois. Il enlève les gaines de divers types de câbles, notamment les câbles de signaux, téléphoniques et de données. Il gère des diamètres de 2,5 mm à 11 mm. Certains outils MARSHINE offrent ce type de précision.
Après avoir préparé les câbles, vous devez les fixer correctement. Pour les installations extérieures, vous pouvez utiliser un conduit étanche. Cela entoure les fils pour les protéger de l’humidité et des dommages physiques.Le conduit en PVC résiste à la corrosion, ce qui le rend idéal pour une utilisation souterraine. Vous choisissez également des câbles correctement évalués. Le câble UF (Underground Feeder) a une gaine épaisse pour un enfouissement direct. Le fil THWN résiste à l'eau et à la chaleur pour les installations de conduits.

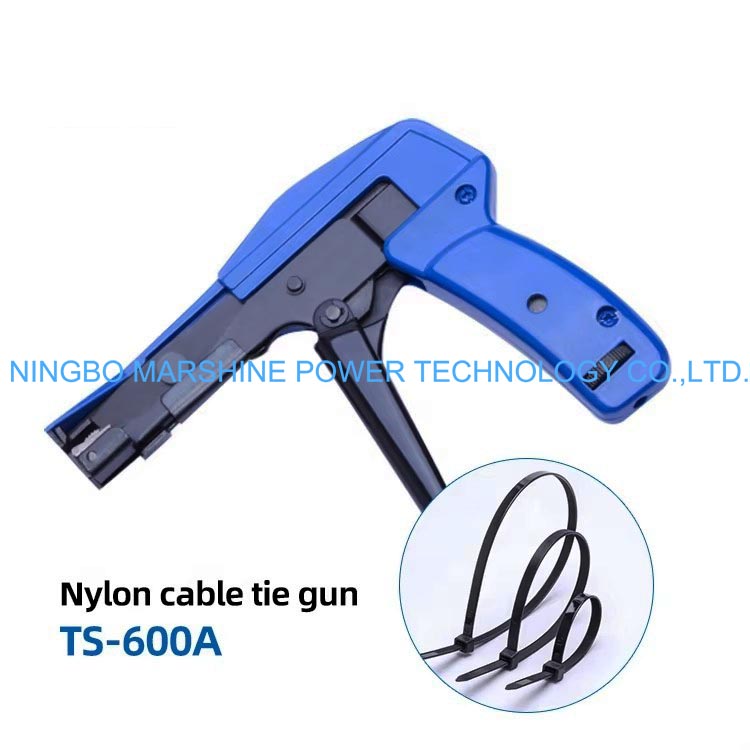

Pour protéger les connexions, utilisez une gaine thermorétractable. Il forme un joint étanche lorsqu'il est chauffé. Le ruban isolant imperméable ajoute également une protection supplémentaire autour des connexions. Les couvre-câbles et les protecteurs protègent les câbles des facteurs externes.Protecteurs de câbles robustesprévenir les accidents lorsque les câbles se croisent dans les zones à fort trafic. Les systèmes de gestion des câbles, comme les plateaux, soutiennent et protègent les câbles contre les dommages. Les serre-câbles robustes aident à organiser et à gérer les câbles électriques. La suspension des câbles au-dessus du sol évite les glissades, les trébuchements et les chutes dans les zones de travail très fréquentées.
Vous transportez également des outils utilitaires généraux et de mesure. Un multimètre est un outil de diagnostic clé. Vous l'utilisez pourvérifier la continuité des circuits. Cela vous aide à trouver des circuits ouverts. Vous pouvez également détecter une résistance excessive. Il identifie les pannes directes de court-circuit à la terre. Bien que les multimètres standards fonctionnent pour de nombreux contrôles, ils ne détectent peut-être pas tout. Pour des diagnostics très précis, en particulier dans les situations de courant élevé, vous aurez peut-être besoin d'un milliohmmètre spécialisé. Cet outil applique plus de courant pour mesurer la résistance avec plus de précision.
Après avoir installé les câbles, vous devez vous assurer qu'ils fonctionnent correctement. Les testeurs et certificateurs de câbles jouent un rôle crucial à cet égard. Ils vous aident à identifierdommages physiques comme l'effilochage ou les coupures. Vous pouvez également détecter des problèmes liés à des connexions incorrectes ou à des connecteurs RJ45 défectueux. Ces outils vérifient le respect des restrictions de longueur de câble, évitant ainsi la perte de données. Ils diagnostiquent même les perturbations dues aux interférences électromagnétiques (EMI).
Les testeurs de validation identifient les erreurstels que des ruptures, des courts-circuits ou des problèmes de schéma de câblage en envoyant des impulsions électriques. Des testeurs de validation plus avancés utilisent la réflectométrie temporelle (TDR) pour identifier les emplacements des défauts et déterminer la longueur des câbles. Les testeurs de qualification évaluent la capacité d'un réseau câblé à transporter des données à des vitesses spécifiques. Ils mesurent les taux de transmission et identifient les problèmes intermittents. Les testeurs de certification vérifient la conformité aux normes industrielles telles que TIA, IEC et ISO. Ils comparent la signalisation électrique et les mesures paramétriques aux exigences. Ces mesures incluent la diaphonie, qui mesure le couplage des signaux entre les paires de câbles. Vous verrez Near End Crosstalk (NEXT), Far End Crosstalk (FEXT), Powersum NEXT et Alien Crosstalk. Les certificateurs mesurent également la perte de retour, qui indique la réflexion du signal.Les normes ISO et TIA définissent précisément ces mesures.
Parfois, vous devez trouver un câble spécifique dans un paquet. C'est là que les générateurs de tonalités et les sondes s'avèrent utiles. Vous connectez un générateur de sons à une extrémité du câble. Il envoie un signal à travers le fil. Ensuite, vous utilisez une sonde amplificateur pour écouter ce signal le long du chemin du câble. Cela vous aide à tracer le câble. Choisissez un générateur de sons qui fournit unsignal de sortie puissant pour un traçage précis. Il doit également effectuer des tests de continuité et confirmer la polarité de la ligne. Votre sonde amplificateur doit avoir des indicateurs de signal sonore et visuel. Cela vous aide à détecter les tonalités même dans des environnements bruyants. Certaines sondes incluent même une torche LED pour les espaces sombres. Cependant, les solutions analogiques sont confrontées à des limites dans les environnements présentant de fortes interférences de signaux ou des systèmes de câblage complexes, ce qui incite les utilisateurs à explorer des alternatives plus avancées.
Pour les configurations plus complexes, en particulier dans les installations au niveau de l'entreprise, vous avez besoin de testeurs de réseau avancés. Ces outils offrentcapacité de cartographie des filspour vérifier la disposition des broches et identifier les défauts de câblage. Ils effectuent des tests de qualité du signal, évaluant les performances du câble dans des conditions réelles. Vous pouvez également vérifier la vitesse et la bande passante, confirmant ainsi la vitesse du réseau que le câble peut prendre en charge. Les tests Power over Ethernet (PoE) garantissent que le câble répond aux normes de transmission simultanée de données et d'énergie. Ces testeurs sont robustes et portables pour une utilisation sur le terrain. Ilsmesurer les mesures de performances telles que l'atténuation, la diaphonie et la bande passante. QuelquesOutils MARSHINEoffrent ces fonctionnalités avancées.
Pour les câbles à fibres optiques, vous utilisez des testeurs spécialisés. Les tests de l'ensemble de test de perte optique (OLTS) sont une exigence obligatoire pour la certification du système de fibre optique selon les normes TIA et CEI. Ces testeurs mesurentperte d'insertion, qui est la réduction de la puissance du signal. Il s’agit du paramètre le plus important pour la certification Tier 1. Ils mesurent également la longueur, la polarité et la réflectance. La réflectance est particulièrement importante pour les applications monomodes à courte portée.
Vous avez besoin de plus que de simples outils pour les câbles eux-mêmes. Vous avez également besoin d’équipement pour prendre en charge le processus d’installation et assurer votre sécurité. Ces outils vous aident à gérer les câbles, à vous protéger et à faciliter les tâches difficiles.
Un acheminement correct des câbles est la clé d’une installation réussie. Vous devez toujours élaborer un plan clair, traçant des itinéraires pour éviter les obstacles, les sources de chaleur et les arêtes vives. Cela garantit l’efficacité et facilite la maintenance future. Les câbles doivent suivre des lignes naturelles, en utilisant souvent des conduits ou des plateaux pour la structure. N'oubliez pas de respecter les recommandations du fabricantdirectives relatives au rayon de courburepour éviter tout dommage ou perte de signal. Vous séparez également les câbles d’alimentation et de données pour réduire les interférences électromagnétiques.
Pour les grandes installations, vous pouvez utiliserchemins de roulement, qui sont des conduits fermés parfaits pour les bureaux. Les chemins de câbles sont des plates-formes ouvertes pour les gros faisceaux de câbles dans les centres de données, offrant une meilleure circulation de l'air et un accès plus facile. Les conduits protègent les câbles contre les dommages et vous aident à suivre les codes électriques. Un regroupement approprié avec du Velcro ou des attaches de câble empêche l'affaissement et garde les choses propres. Un étiquetage systématique, éventuellement avec des étiquettes thermorétractables, vous aide à identifier rapidement les câbles. Ces pratiquesprolonger la durée de vie du câble, simplifiez la maintenance et pérennisez votre système. Certains outils MARSHINE peuvent vous aider avec une gestion efficace des câbles.
Votre sécurité est toujours une priorité absolue. Lorsque vous travaillez en hauteur, les réglementations OSHA exigent un système de positionnement ou un système antichute personnel si vous êtes plus de4 piedsau-dessus du sol. Cela signifie que vous avez besoinmousquetons, connecteurs, harnais, longes et antichutes. Inspectez toujours tout l’équipement d’escalade avant chaque utilisation quotidienne.
En cas de risques électriques, vous devez débrancher l’alimentation avant de commencer les travaux. Éteignez l'interrupteur principal et le disjoncteur, puis utilisezprocédures de verrouillage/étiquetage (LOTO)pour éviter une remise sous tension accidentelle. Vérifiez toujours qu’il n’y a pas d’électricité avec un testeur de tension. Portez des équipements de protection individuelle (EPI) essentiels comme des gants isolants, des chaussures de sécurité électriques et des lunettes de sécurité. Inspectez vos outils et vos EPI avant chaque utilisation. Ces étapes vous aident à prévenir les risques d’arc électrique et à garantir un environnement de travail sûr.
Les outils électriques rendent votre travail beaucoup plus rapide et moins pénible. Les progrès de la technologie des batteries, en particulier avecbatteries lithium-ion, cela signifie que les outils alimentés par batterie offrent désormais des durées de fonctionnement plus longues. Cela vous donnemobilité et flexibilité améliorées, vous permettant de travailler librement dans des champs éloignés ou des espaces restreints sans cordons. Les coupe-câbles sans fil, par exemple, augmentent votre vitesse et votre efficacité en effectuant des coupes en quelques secondes. Ils réduisent également la tension physique, évitant ainsi la fatigue et les blessures. Vous obtenez des coupes nettes et cohérentes, ce qui est essentiel pour des terminaisons appropriées. Les outils sans fil modernes incluent également des fonctionnalités de sécurité intégrées telles que la rétraction automatique de la lame.
Pour tirer des câbles de gros calibre dans des conduits, vous avez besoin d’aides spécialisées. Des outils commeBlocs quadrants robustes et cabestans haut de gammevous aide à tirer le câble en douceur à 90 degrés. Les trépieds et les cadres d'extension CableGlider offrent un support pour une portée étendue. Les tensiomètres de type amplificateur surveillent la tension de traction en temps réel. Vous pouvez également utiliser un câble métallique à haute résistance ou un câble antitorsion IWRC pour les tractions difficiles. Certains outils MARSHINE offrent des solutions robustes pour ces tâches exigeantes, garantissant ainsi que vos installations sont efficaces et sûres.
Votre boîte à outils complète est cruciale pour des installations de câbles réussies et de haute qualité. Chaque outil joue un rôle essentiel. Ils garantissent la fonctionnalité, la sécurité et la longévité des systèmes de câbles. L'utilisation de ces outils montre efficacement votre professionnalisme et vos compétences en tant qu'installateur de câbles. Vous établissez des connexions fiables !
Vous avez besoin d'unensemble complet d'outils. Aucun outil n’est « le plus » important à lui seul. Chacun vous aide à établir des connexions de câbles fiables, sûres et durables.
Vous faites appel à des testeurs spécialisés pour confirmer que vos systèmes de câbles fonctionnent parfaitement. Ils détectent les problèmes cachés et garantissent que votre réseau répond à toutes les normes de performances. Cela garantit la qualité.
Vous portez toujours des EPI comme des gants et des lunettes de sécurité. Débranchez l’alimentation et utilisez les procédures de verrouillage/étiquetage. Inspectez votre équipement quotidiennement. Votre sécurité est toujours la priorité absolue !
