Vous souhaitez enterrer efficacement les câbles. Ce guide vous aide à maîtriser le fonctionnement en toute sécurité de votre machine à tranchées de câbles à moteur diesel MARSHINE, outil d'installation de câbles portatif, outil d'enfouissement de câbles. Vous apprendrez les étapes essentielles pour différents câbles, commeFil traceur en cuivre ou URD en aluminium, et comprendre les profondeurs d'éléments tels queCâble de type UF ou conduit en PVC protégé par GFCI.
Avant de commencer à enterrer des câbles, une bonne préparation fait toute la différence. Vous souhaitez garantir la sécurité, l’efficacité et la réussite de votre projet. Cela implique de comprendre votre zone de travail, de rassembler les bonnes fournitures et de vérifier votre équipement.
Votre première étape est toujours de savoir ce qui se cache sous la surface. Vous devez identifier tous les services publics souterrains existants avant de creuser. Ce n’est pas seulement une bonne idée ; c'est une exigence de sécurité.Norme OSHA 1926.651(b)(1)vous demande de déterminer l'emplacement estimé des installations de services publics telles que les conduites d'égout, de téléphone, de carburant, d'électricité et d'eau avant de commencer toute excavation.
Vous devez contacter les sociétés de services publics ou les propriétaires dans les délais de réponse locaux. Ils vous aideront à marquer les emplacements de leurs lignes. S'ils ne peuvent pas répondre dans les 24 heures (ou dans un délai plus long si la loi de votre État ou locale le permet), vous pouvez procéder avec prudence. Vous utilisez un équipement de détection ou d’autres méthodes acceptables pour trouver ces lignes. Lorsque votre excavation se rapproche de l'emplacement estimé, vous devez déterminer l'endroit exact en utilisant des moyens sécuritaires et acceptables. Par exemple,excavation par hydro-aspirationpeut être une bonne méthode si vous l’ajustez pour éviter d’endommager les utilitaires.
Cherchez lesystème de codage couleur standardisé de l'American Public Works Association (APWA). Ces couleurs vous indiquent quel type d'utilitaire est présent :
Vous devez également tenir compte des conditions du sol. La volatilité de l'environnement, notamment les types de sols et leur charge, joue un rôle important. Des facteurs tels que le gel et le tassement peuvent affecter la stabilité du conduit d’enfouissement direct. Le sol peut également provoquer de la corrosion. Certains sols ontpropriétés corrosives pouvant dégrader les matériaux des câblesau fil du temps. Vous devez choisir des câbles dotés de revêtements de protection appropriés pour garantir leur longue durée de vie. Pour les tranchées profondes ou les conditions de sol spécifiques, vous aurez peut-être besoin d'un conduit mural plus lourd.
Une fois que vous comprenez votre site, vous rassemblez tout ce dont vous avez besoin. La sécurité passe toujours en premier. Vous devriez avoir :
Avant même de penser à démarrer le moteur, vous devez effectuer uneinspection pré-opérationnelle approfondiede votre machine à tranchées de câbles à moteur diesel MARSHINE, installateur de câbles, outil manuel d'enfouissement de câbles. Cette étape cruciale permet d’éviter les pannes d’équipement et de résoudre les petits problèmes avant qu’ils ne deviennent de gros problèmes.
Vous devez vérifier plusieurs éléments clés :
Prendre ces quelques minutes pour inspecter votre équipement garantit qu’il fonctionne de manière sûre et efficace tout au long de votre projet d’enfouissement de câbles.
Maintenant que vous avez préparé votre site etinspecté votre équipement, vous êtes prêt à mettre votre machine à tranchées de câbles à moteur diesel MARSHINE, installateur de câbles, outil d'enfouissement de câbles portatif au travail. Cette section vous guide tout au long du processus d'enfouissement des câbles, depuis le début de la tranchée jusqu'à la garantie d'une profondeur et d'une couverture appropriées.

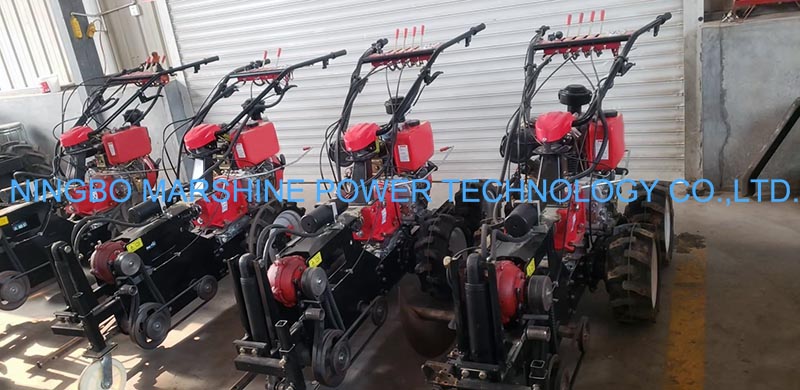

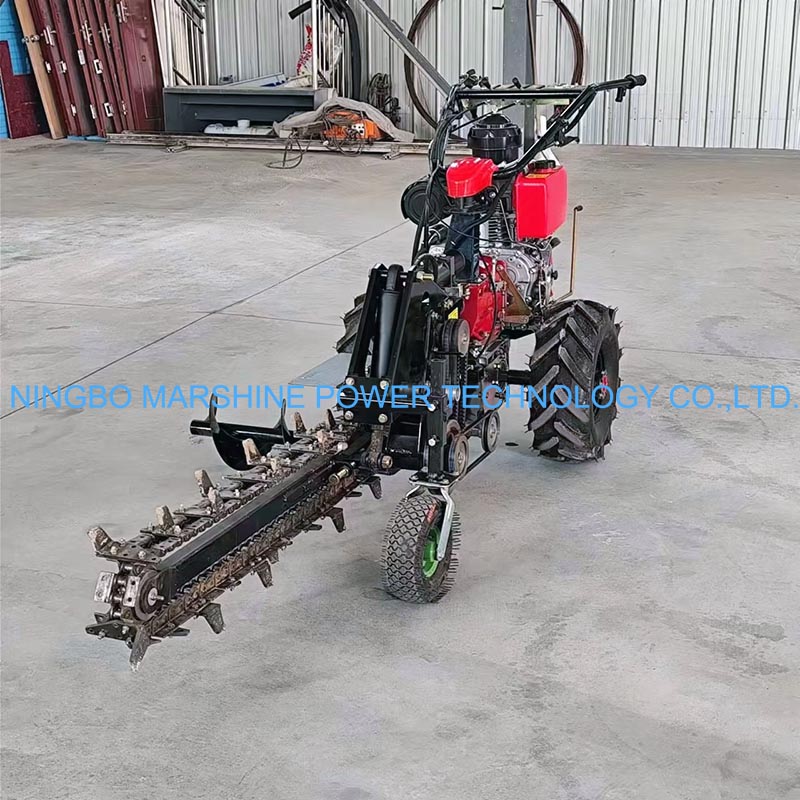

Vous commencez par positionner soigneusement votre outil MARSHINE. Tout d’abord, vous avez besoin d’un chemin clair. Tu devraismarquer le chemin du câble à l'aide de peinture en aérosol ou d'un cordage. Cela vous aide à garder votre tranchée droite et précise. Une fois votre chemin balisé, alignez la lame d'enfouissement de votre outil avec le point de départ de votre tranchée prévue.
Assurez-vous que l'outil est stable et sur un sol plat si possible. Vous voulez éviter de démarrer sur une forte pente ou une forte baisse. Abaissez lentement la lame d'enfouissement jusqu'à ce qu'elle touche le sol. Ensuite, mettez le moteur en marche et commencez à avancer à un rythme lent et régulier. Ce premier passage crée une coupe peu profonde, vous guidant pour le reste de la tranchée. Essentiellement, vous tracez votre première ligne dans la terre.
Au fur et à mesure que votre outil MARSHINE avance, il crée la tranchée. Vous devez guider le câble dans cette tranchée nouvellement formée. De nombreux outils MARSHINE sont équipés d'un guide-câble ou d'une goulotte qui alimente le câble directement derrière la lame d'enfouissement. Vous insérez simplement votre câble dans ce guide. Assurez-vous que le câble se déroule correctement de son enrouleur. Vous ne voulez pas de plis ou d’accrocs.
Une fois le câble dans la tranchée, vous devez le sécuriser. Cela impliqueremblayage soigné. Vous remplissez soigneusement la tranchée avec de la terre pour éviter d'endommager vos fils ou vos conduits. Pour une protection supplémentaire et une identification future, vous pouvez utiliser un filet d'avertissement et un ruban d'avertissement utilitaire. Ceux-ci marquent les emplacements des câbles et contribuent à garantir qu'ils restent en place.
Vous devez remplir la tranchée en couches. Compactez le sol à la main directement au-dessus des câbles. Cela aide à tasser le sol autour du câble. Pour la couche supérieure et le sol environnant, vous pouvez utiliser un compacteur. Cela garantit que le sol est ferme et stable. Enfin, vous restaurez le sol. Vous remplacez tout trottoir ou aménagement paysager retiré pour rendre la zone sûre et soignée.
Différents types de câbles nécessitent différentes méthodes de protection :
| Type de câble | Méthodes de protection |
|---|---|
| Câble à enterrement direct (UF-B) |
- Profondeur:24 pouces (sans conduit ni GFCI) ou 12 pouces (avec protection GFCI). - Protection:Convient pour un enfouissement direct, mais une protection supplémentaire comme une litière de sable ou un ruban d'avertissement est recommandée dans les zones rocheuses. |
| Conduit (PVC ou métal) |
- Profondeur:18 pouces (PVC) ou 6 pouces (métal). - Protection:Fournit une excellente protection physique contre les dommages causés par le creusement, les roches et les racines. Les fils sont tirés après l'installation. |
| Câble blindé (câble MC) |
- Profondeur:Varie en fonction des codes locaux, souvent similaire à l'enterrement direct. - Protection:Dispose d'une armure métallique pour une protection physique améliorée, ce qui le rend adapté aux zones où les dommages mécaniques sont préoccupants. |
| Câble de plateau (câble TC) |
- Profondeur:Généralement installé dans des chemins de câbles, mais peut être enterré s'il est conçu pour un enfouissement direct. - Protection:Souvent utilisé dans les applications industrielles, offrant une bonne protection lorsqu'il est installé dans des conduits ou des plateaux. |
| Câble basse tension |
- Profondeur:Varie, souvent moins profond (par exemple, 6 à 12 pouces) pour l'éclairage paysager ou l'irrigation. - Protection:Peut nécessiter un conduit ou un manchon de protection en fonction de la tension et des réglementations locales. |
| Câble à fibre optique |
- Profondeur:Varie, souvent semblable aux câbles électriques. - Protection:Peut être directement enterré ou installé dans un conduit. Des considérations particulières concernant le rayon de courbure et la protection contre les rongeurs sont importantes. |
Pour les sols rocheux et argileux lourds ou les zones avec des racines d'arbres, l'installation de conduits électriques rigides en métal galvanisé avec des fils isolés individuels tirés à l'intérieur offre une protection supérieure pour le câblage enterré. Cela minimise le besoin de creuser de manière approfondie.
Le maintien d’une profondeur d’enfouissement constante est crucial pour la protection des câbles et la conformité aux réglementations. Vous pouvez y parvenir avec quelques techniques opératoires. Tout d'abord, vous avez besoinformation d'installateur. Cela met l'accent sur une vérification régulière de la profondeur lors du placement des câbles. Vous ne devriez pas vous contenter de deviner ; vous devez vérifier.
Les opérateurs d'équipement de charrue et de tranchée ont également besoin d'un retour d'information immédiat sur la profondeur pour maintenir la cohérence. Vous pouvez utiliser des techniques simples comme des lames de charrue marquées. Vous effectuez également des arrêts de mesure périodiques. Cela permet de garantir que vous respectez les spécifications tout au long de l’installation, et pas seulement aux points d’inspection. Vous voulez éviter un effet de montagnes russes avec la profondeur de votre câble.
Vous rencontrerez probablement des obstacles ou devrez faire des virages lors de votre projet d’enfouissement de câbles. Il est essentiel de gérer ces situations de manière sûre et efficace.
Conseil:Soyez toujours conscient de ce qui pourrait se trouver sous terre. Les marquages utilitaires peuvent être inexacts ou incomplets. Recherchez des repères visuels comme des compteurs de gaz ou des boîtiers électriques.
Voici quelques étapes à suivre :
Lorsque vous approchez d’un obstacle, vous devez ralentir. S’il s’agit d’un petit objet immobile comme un gros rocher, vous devrez peut-être le contourner avec précaution. Pour les obstacles plus importants ou les utilités existantes, vous devez vous arrêter. Vous creusez ensuite physiquement de petits trous, un processus appelé spéléologie, pour confirmer visuellement l'emplacement exact des tuyaux ou des câbles. Ceci est particulièrement important lorsque les services publics fonctionnent en parallèle ou traversent de nouvelles installations. Des excavatrices sous vide sont recommandées à cet effet pour éviter les dommages.
Vous pouvez également utiliserlocalisation de l'équipement. Des outils tels que les localisateurs électromagnétiques détectent les champs magnétiques des courants électriques. Les localisateurs radar à pénétration de sol (GPR) utilisent des impulsions électromagnétiques pour cartographier les objets souterrains. Vous devez confirmer les emplacements avec votre propre personnel et votre propre équipement, en particulier sur les propriétés privées où les services One-Call peuvent ne pas s'appliquer.
Pour les coins, vous ne pouvez pas faire de virages serrés et brusques avec votre outil d'enfouissement de câbles portatif pour machine à tranchées de câbles à moteur diesel MARSHINE. Vous devez créer une courbe douce. Vous devrez peut-être soulever légèrement la lame, repositionner l'outil, puis réengager pour créer un virage en douceur. Cela évite d'endommager le câble et garantit une tranchée continue.
La dernière étape de l’opération consiste à s’assurer que vous avez atteint la profondeur et la couverture de câble appropriées. Ceci est essentiel pour la sécurité et la longévité de votre installation. Différentes zones et types de câbles ont des exigences spécifiques en matière de profondeur minimale.
Par exemple, voici quelques profondeurs minimales courantes :
Vous devez également tenir compte de la classification de la superficie du terrain.
Pour les câbles basse tension dans un trottoir de 2 m, Streetworks UK recommande unprofondeur minimale de 450 mm. Note d'orientation 1 de l'IET : Sélection et montage suggère une profondeur minimale de 500 mm pour les installations où la préparation du sol ne répond pas aux normes de construction d'autoroutes. Cela protège contre les mouvements du sol et le soulèvement dû au gel. Dans les installations ou emplacements spéciaux, tels que ceux détaillés dans la partie 7 de la norme BS 7671:2018+A2:2022, des profondeurs minimales spécifiques sont obligatoires. Par exemple, dans les locaux agricoles et horticoles, le règlement 705.522 précise une profondeur minimale de 0,6 m, augmentant jusqu'à 1,0 m pour les sols arables ou cultivés. Pour les parcs de caravanes/campings et emplacements similaires, ainsi que les unités terrestres de connexions électriques à terre pour les bateaux de navigation intérieure, une profondeur minimale de 0,6 m est requise (Règlements 708.521.7.2 et 730.521.101.3.2). Dans les marinas et endroits similaires, le règlement 709.521.1.7 exige une profondeur minimale de 0,5 m. N'oubliez pas qu'il s'agit de profondeurs minimales. Un enfouissement plus profond peut être nécessaire pour éviter les dommages causés par une perturbation prévisible du sol.
Vérifiez toujours vos codes et réglementations locaux. Vous voulez vous assurer que votre installation répond à toutes les exigences. Après avoir posé le câble et remblayé la tranchée, vous devez inspecter visuellement l'ensemble du parcours. Recherchez les zones où le câble pourrait être trop peu profond ou exposé. Vous voulez une finition lisse et cohérente.
Vous avez réussi à enterrer vos câbles. Maintenant, vous devez bien terminer le travail et prendre soin de votre équipement. Des étapes post-enfouissement appropriées et un entretien régulier garantissent la pérennité de votre projet et votre outil reste prêt pour la tâche suivante.
Le remblayage ne consiste pas simplement à rejeter de la terre dans la tranchée. Vous souhaitez protéger vos câbles nouvellement posés et restaurer la zone. D'abord, vouscreuser la tranchée à la bonne profondeur, en veillant à retirer toutes les roches ou débris pointus. Ensuite, vous ajoutez une couche de sable ou de terre tamisée pour amortir le câble. Cela le protège des dommages futurs. Ensuite, placez du ruban d'avertissement à environ 12 pouces au-dessus du câble. Cela alerte les futurs excavateurs des conduites enterrées. Vous soigneusementremblayer la tranchée en coucheset compacter le sol. Cela évite un futur affaissement du sol. Enfin, vous remettez la surface dans son état d’origine ou mieux. Vous étiquetez également le circuit sur le panneau et conservez des enregistrements du chemin de la tranchée pour référence future.
Après une longue journée de travail, vous devez nettoyer votreMARSHINE Machine de tranchée de câble alimentée par Diesel installateur de câble outil d'enfouissement de câble à main. Vous devez retirer toute la saleté, la boue et les débris de la lame, de la zone du moteur et des roues. Cela empêche la rouille et permet aux pièces de bouger librement. Utilisez une brosse dure ou un nettoyeur haute pression pour les saletés tenaces. Vérifiez s'il y a des boulons desserrés ou des pièces endommagées. Une fois propre et sec, rangez votre outil dans un endroit sec et sécurisé, à l'abri des intempéries. Cela protège votre investissement et prolonge sa durée de vie.
Même avec un bon entretien, vous pourriez rencontrer des problèmes. Si votre outil ne démarre pas, vérifiez le niveau de carburant et la bougie d'allumage. Si la lame ne coupe pas efficacement, inspectez-la pour déceler tout dommage ou tout aspect émoussé. Vous devrez peut-être l'affûter ou le remplacer. Si vous remarquez une profondeur inégale, vérifiez le réglage de la lame et assurez-vous que le sol n'est pas trop dur ou rocheux. Reportez-vous toujours au manuel de votre outil pour connaître les étapes de dépannage spécifiques.
Vous disposez désormais des connaissances nécessaires pour enterrer les câbles en toute confiance. Vous pouvez obtenir des résultats professionnels sur chaque projet. Votre machine à tranchées de câbles à moteur diesel MARSHINE, installateur de câbles, outil portatif d'enfouissement de câbles vous aide à le faire. Suivez ces étapes pour une installation sûre et efficace des câbles. Vous accomplirez vos tâches efficacement.
Vous devez suivrecodes locaux. Les profondeurs varient. Par exemple, un câble UF protégé par GFCI a besoin de 12 pouces. Le câble UF non GFCI nécessite 24 pouces. Vérifiez toujours les exigences spécifiques de votre projet.
Vous devriez arrêter immédiatement. Utilisez la spéléologie ou l'excavation sous vide pour trouver l'obstacle. Vous pouvez ensuite soigneusement contourner ce problème. Ne forcez jamais votre outil à travers des obstacles inconnus.
Vous devez nettoyer votre outil après chaque utilisation. Cela élimine la saleté et les débris. Un nettoyage régulier prévient la rouille et assure le bon mouvement des pièces. Cela prolonge la durée de vie de votre outil.
